Yılmaz Savunma Sanayi

TAB 762

/

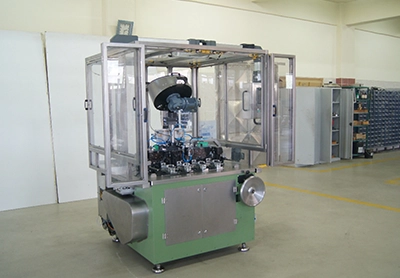

Kovan Tırnak Açma Boy Kesme Makinesi

Kovanların taşıma sistemi yardımıyla besleme ünitelerine beslenmesi ve buradan da tezgaha kontrollü bir şekilde aktarılması ile başlar. Tezgah gelen kovanların sırası ile bir sağ bir sol olmak üzere iki tarafa aktarılmasını sağlar. Kamlardan hareket alan kol mekanizması kovanların bu şekilde şaşırtmalı beslenmesine olanak sağlar. Bu sayede kapasite 2 ile çarpılmış olur. Tezgahın işlem uygulayan her istasyonunda mekanik sıkmalı pensler yer almaktadır. Bu sayede pensler kovanın sıkışmasına ve istasyondaki işlemin tamamlanmasına olanak sağlar.

İlk istasyonda kovanın tırnak kısmı açılır. Kovanın istasyonlar arasında transferi mekanik hareketler ile hareketlendirilen zımbalar ve kollar sayesinde sağlanır. Bu işlemlerin hepsi mekanik sistemler ile tahrik edilmektedir. Transferi sağlanan fişek kovanı yine zımba yardımı ile pensin içine sokularak sabitlenir. 2. İstasyonda kovan aynı zamanda ters çevrilerek boy kesme işleminin yapılması sağlanır. Son işlem olarak 3. İstasyonda kovanın ağız pahı açılır. Tüm işlemlerde oluşan çapaklar konveyör yardımı ile dışarı tahliye edilir. İşlemleri biten fişek kovanları tahliye edilmesi için bir boru yardımı ile konveyörün üzerine taşınır.

MAKİNE YERLEŞİM PLANI

TEKNİK ÖZELLİKLER

Ürün

Fişek Kovanı

Kapasite

100 adet / dak.

Ort. Elektrik Tüketimi

3 kW

Kurulu Elektrik Gücü

5 kW

Basınçlı Hava Tüketimi

6-7 Bar 7 dm3 (NI) / dak. (Yağ ve Tozdan Arınmış)

Tezgahın Gürültü Seviyesi

Azami 85 Desibel (ISO EN 11688-1’e göre)

Çıktı Ürün Formatları

5,56 - 7,62 mm Büzmeli Fişek Kovanı 7,62 mm x (51-39) Fişek Kovanı

Ürün Malzemesi

CuZn30

İş Gücü Gereksinimi

1 Operatör / Vardiya

Yağlama Sistemi

Otomatik Yağlama Sistemi

Besleme Sistemi

Silo ve Giriş Konveyör Sistemi
