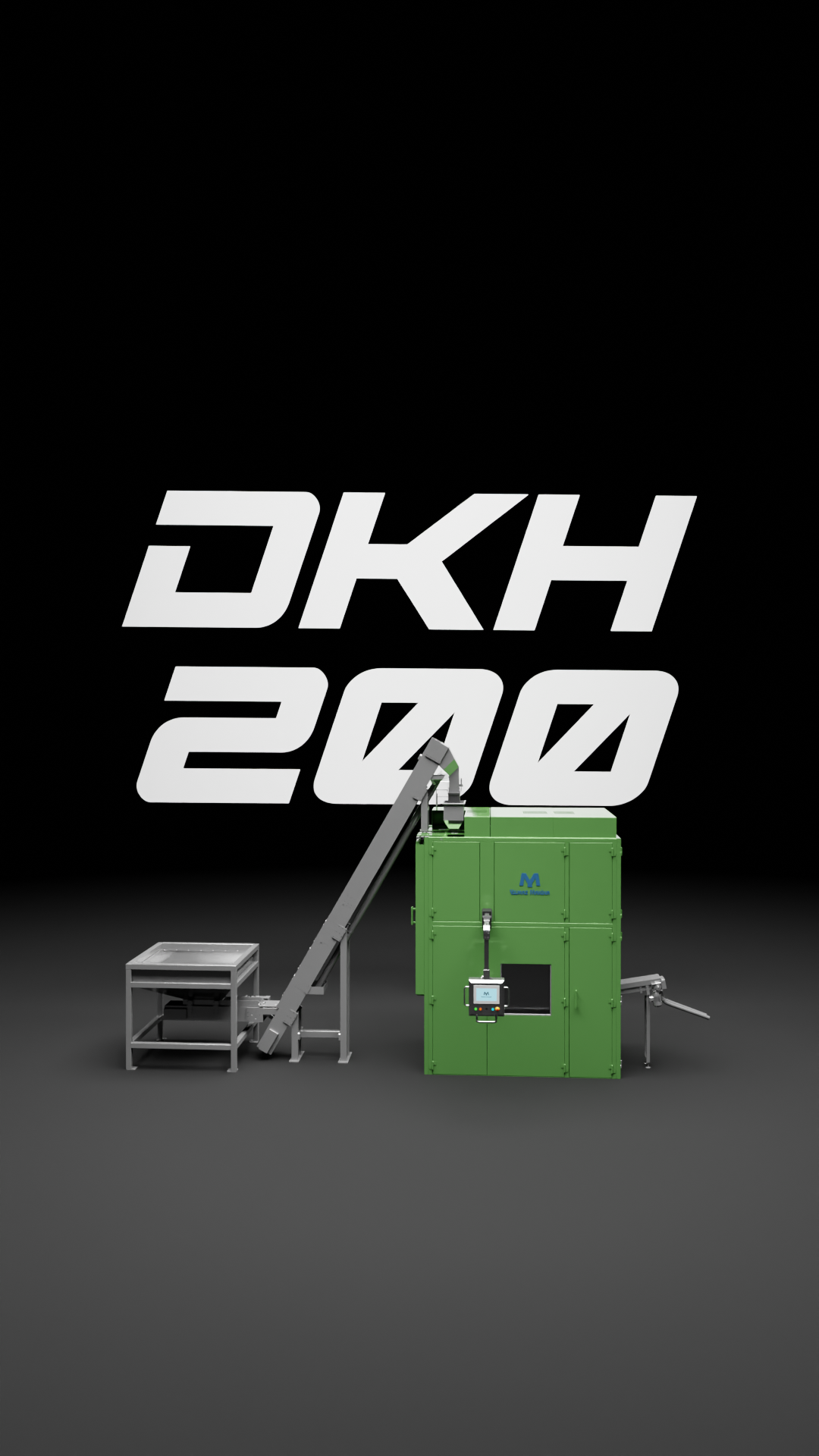

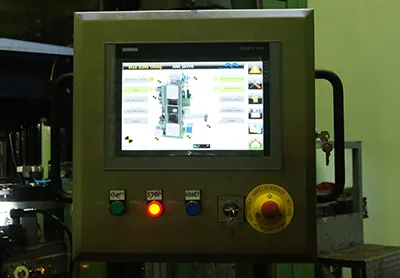

DKH 200

/

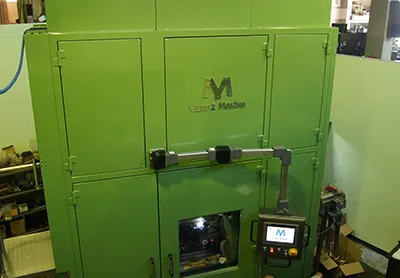

Dikey Kovan Haddeleme ve Pres Makinesi

Dikey kovan haddeleme ve boy kesme pres makinesi pirinç yüksük girdisinin sırası ile 1. Haddeleme, 2. Haddeleme, 3.haddeleme ve Boy kesme işlemlerini yapmaktadır.

Girdiler otomatik bir besleme sistemi ile pres üzerindeki hazneye beslenmektedir. Bu kısımda döner sistemli ve kontrollü ayıklayıcı sistem sayesinde yabancı maddeler ve ters dönmüş hatalı beslemeler ayrı tahliye borusundan sistemin dışına çıkarılır. Hatasız girdiler sisteme beslenilir.

Çift kanallı kayıt ve transfer bar’ı sayesinde çift besleme yapılır. Bu sayede kapasite 2 ile çarpılmış olur. Pirinç yüksüklerin hareketli transfer barı ile istasyonlar arasında taşınılması sağlanılır. Bu sayede 1.haddeleme, 2.haddeleme, 3.haddeleme ve boy kesme işlemleri her bir istasyonda zımbalar yardımı ile şekillendirilir ve boy kesme işlemi yapılır.

Pres eksantrik pres mantığı ile çalışmakta ve zımbalara hareket vermektedir. Kovan şekli zımbalar sayesinde derin çekme metodu ile oluşmaktadır. Pirinç yüksükler zımbaların ve alt kalıpların içerisinde derin çekme yöntemi ile uzatılır. Kovanlar alt kam sistemlerine bağlı zımbalar ve transfer lamasının hareketi ile istasyonlar arası taşınacaktır. Sistem sıkışmaları algılayacak şekilde sensör kontrollü olarak tasarlanacaktır.
Boy kesme istasyonunda oluşan çapaklar ayrı bir hazneye tahliye edilecektir. Çıktı ürünler bir konveyör yardımı ile bir sonraki işlem olan ısıl işlem makinesine beslenecektir. Makine üzerindeki kalıplar, zımbalar ve gerekli ekipmanların değiştirilmesi ile teknik kısımda belirtilen kovan formatlarına uygun hale gelebilecek şekilde tasarlanacaktır. Tüm hareketli tahrik parçaları varsa dişliler, kamlar ve yağlanması gereken parçalar otomatik yağlama sistemi ile yağlanacaktır.

MAKİNE YERLEŞİM PLANI

TEKNİK ÖZELLİKLER

Ürün

Fişek Kovanı

Kapasite

200 adet / dak.

Ort. Elektrik Tüketimi

32 kW

Kurulu Elektrik Gücü

35 kW

Basınçlı Hava Tüketimi

6-7 Bar 7 dm3 (NI) / dak. (Yağ ve Tozdan Arınmış)

Pres Gürültü Seviyesi

Azami 85 desibel (ISO EN 11688-1’e göre)

Çıktı Ürün Formatları

5,56 - 7,62 mm Büzmeli Manevra Fişek Kovanı 7,62 mm x (51-39) Fişek Kovanı

Tesisin Kurulacağı Alan

Tozsuz ve Maksimum %70 Bağıl Nemli

Ürün Malzemesi

CuZn30

İş Gücü Gereksinimi

1 Operatör / Vardiya

Yağlama Sistemi

Otomatik Yağlama Sistemi

Besleme Sistemi

Bunker ve Giriş Konveyör Sistemi
