Tam otomatik çalışma prensibine dayalı bu pres’te kovanlar besleme ünitesi ile sisteme beslenilir.

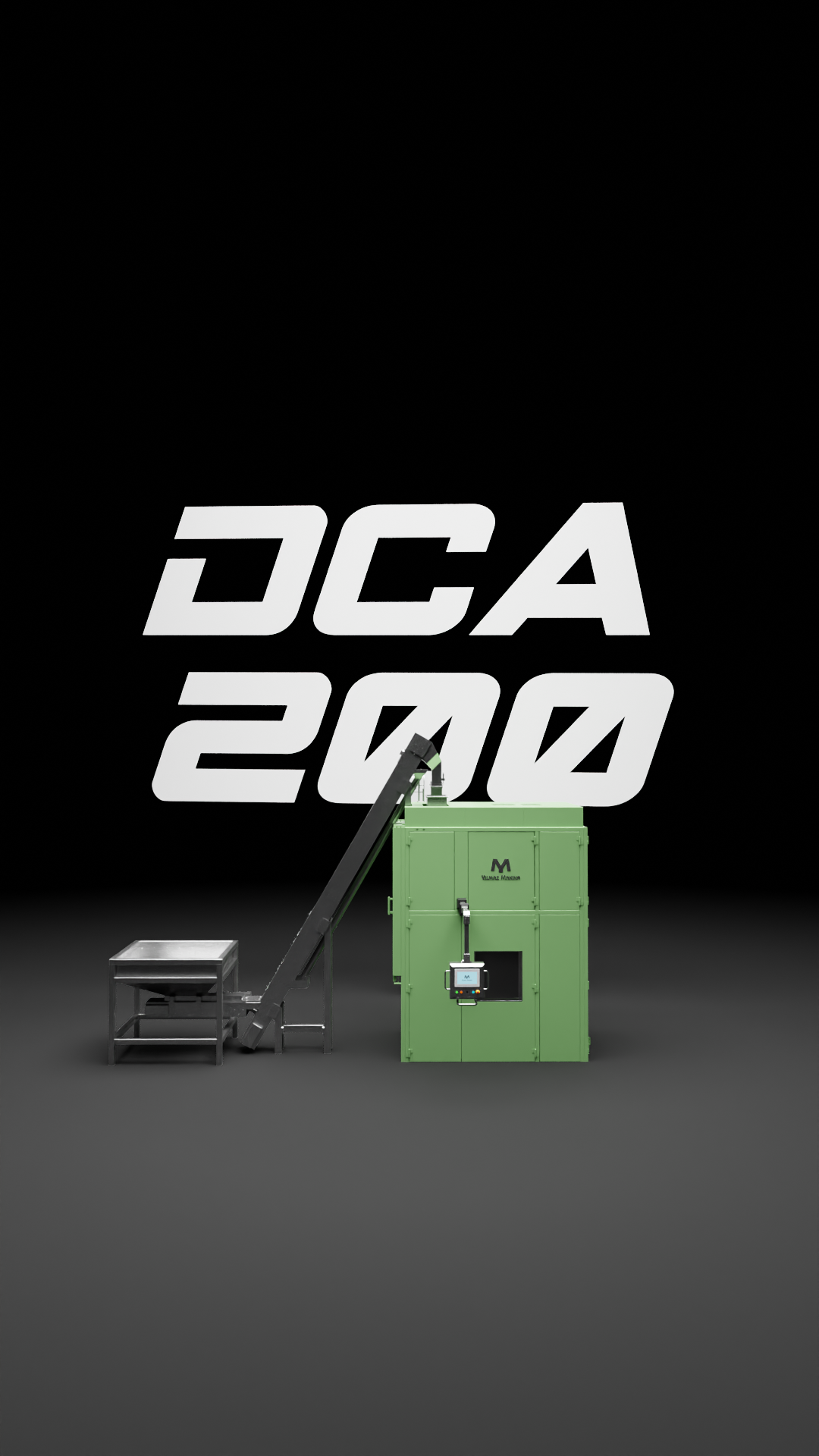

DCA 200
/
Dikey Kovan Cep Açma Makinesi
Dikey cep açma, markalama, alev deliği delme ve büzme presi, haddelenmiş, boyu kesilmiş ve gerilimi giderilmiş, 7,62-5,56 fişek kovanlarının bu istasyonda sırası ile üretim takımları (zımbalar) yardımı ile soğuk baskı yönteminde cep açma – Markalama – Alev deliği delme
- Ağız büzme
- Ağız büzme
- Ağız büzme ve çaplama işlemleri yapılmaktadır.
Transfer barları kovanları sırası ile işlem yapacak istasyona taşır. Pres üzerindeki zımbalar sayesinde soğuk şekil verme prensibine göre kovan üzerinde işlemler yapılır. Transfer barı kovanı bir sonraki işleme taşıma görevini yapar. Kovanların her hangi bir sebeple dışarı çıkması üzerine önlemler yine makine üzerinde sensörler yardımı ile alınmakta ve makinenin durması sağlanmaktadır.
İşlemleri biten kovanlar bir konveyör sistemi ile bir sonraki tezgaha transfer edilir. Üretim takımlarının hareketi pres’in yapılmasını sağlayan bloğun hareketi ile sağlanmaktadır. Alt çıkarma zımbaları ve transfer barının hareketleri kamlar yardımı ile sağlanmaktadır. Kontrol ekipmanları sistemin sağlıklı çalışabilmesi adına switch ve sensörler yardımı ile sağlanmaktadır.
MAKİNE YERLEŞİM PLANI
